Предназначен для защиты погружного кабеля УЭЦН от механических повреждений в процессе спускоподъемных операций.
Применение «ПСМ» позволяет снизить риски возникновения осложнений, аварий при ТиКРС
Применение «ПСМ» позволяет снизить риски возникновения осложнений, аварий при ТиКРС
Протектор скважинный малогабаритный «ПСМ»
Выполнения функций защиты за счет большей высоты профиля относительно кабеля
Применим для следующего оборудования:
Плоского погружного силового кабеля ГОСТ 51777-2001
Насосно-компрессорных труб: НКТ-73; НКТ-60; НКТВ-73; НКТ-89, ГОСТ 633-80, ГОСТ Р 53366-2009, ГОСТ Р 52203-2004, ГОСТ 31446-2017
Клямсы
«ПСМ» крепится к НКТ поясами крепления кабеля
99,9%
Углекислота жидкая
19,9%
Раствор сероводорода (H2S)
15%
Соляная кислота (HCl)
Устойчив к агрессивным средам:
на 100м пути при нагрузке 108кг.
Выдерживает механический износ о металлические поверхности с потерей массы 40мг
ГОСТ Р51777-2001
Погружной силовой кабель
109 Дж/см2
Ударная вязкость
500ºС
Температура плавления
370-450ºС
Температурный интервал вязкотекучего состояния
1000кг.
Выдерживает нагрузку до разрушения
от -60 до 370ºС
Выдерживает температурные воздействия
350 %
Относительное удлинение при разрыве не менее
Вес протектора
100 грамм
«ПСМ» крепится
к НКТ поясами крепления кабеля
к НКТ поясами крепления кабеля
Клямсы
99,9%
Углекислота жидкая
19,9%
Раствор сероводорода (H2S)
15%
Соляная кислота (HCl)
Устойчив к агрессивным средам:
ГОСТ Р51777-2001
Погружной силовой кабель
109 Дж/см2
Ударная вязкость
500ºС
Температура плавления
370-450ºС
Температурный интервал вязкотекучего состояния
1000кг
Выдерживает нагрузку до разрушения
от -60 до 370ºС
Выдерживает температурные воздействия
350 %
Относительное удлинение при разрыве не менее
Вес протектора
100 грамм
Выдерживает механический износ о металлические поверхности с потерей массы 40мг., на 100м пути при нагрузке 108кг.

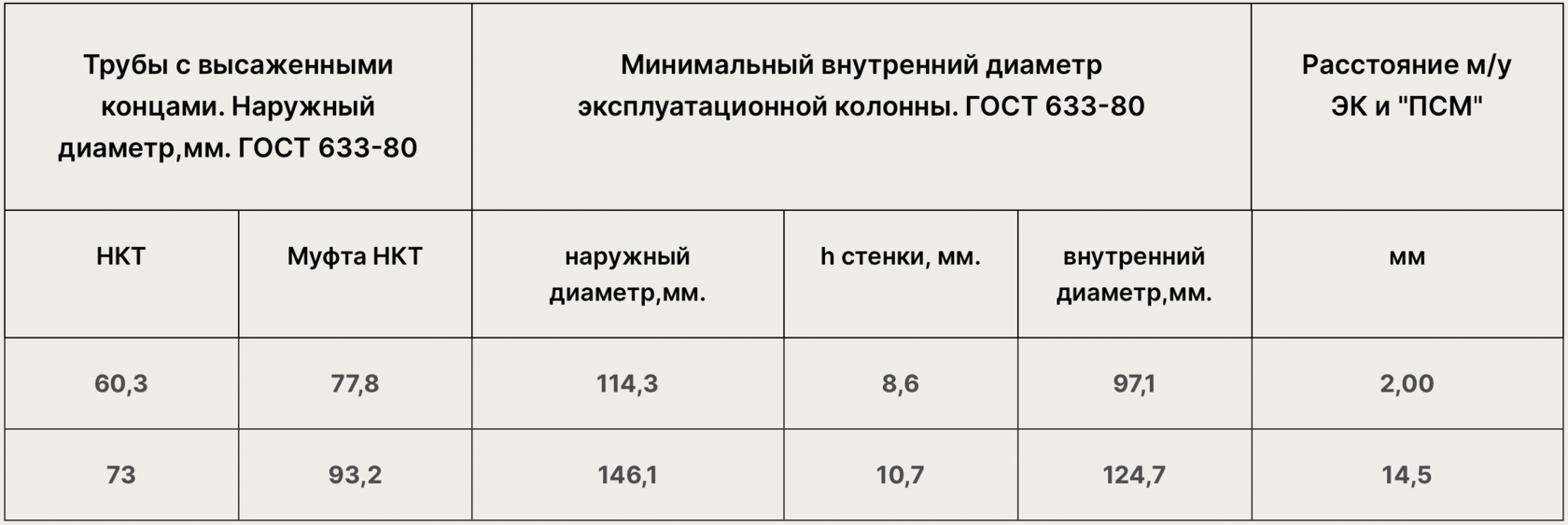

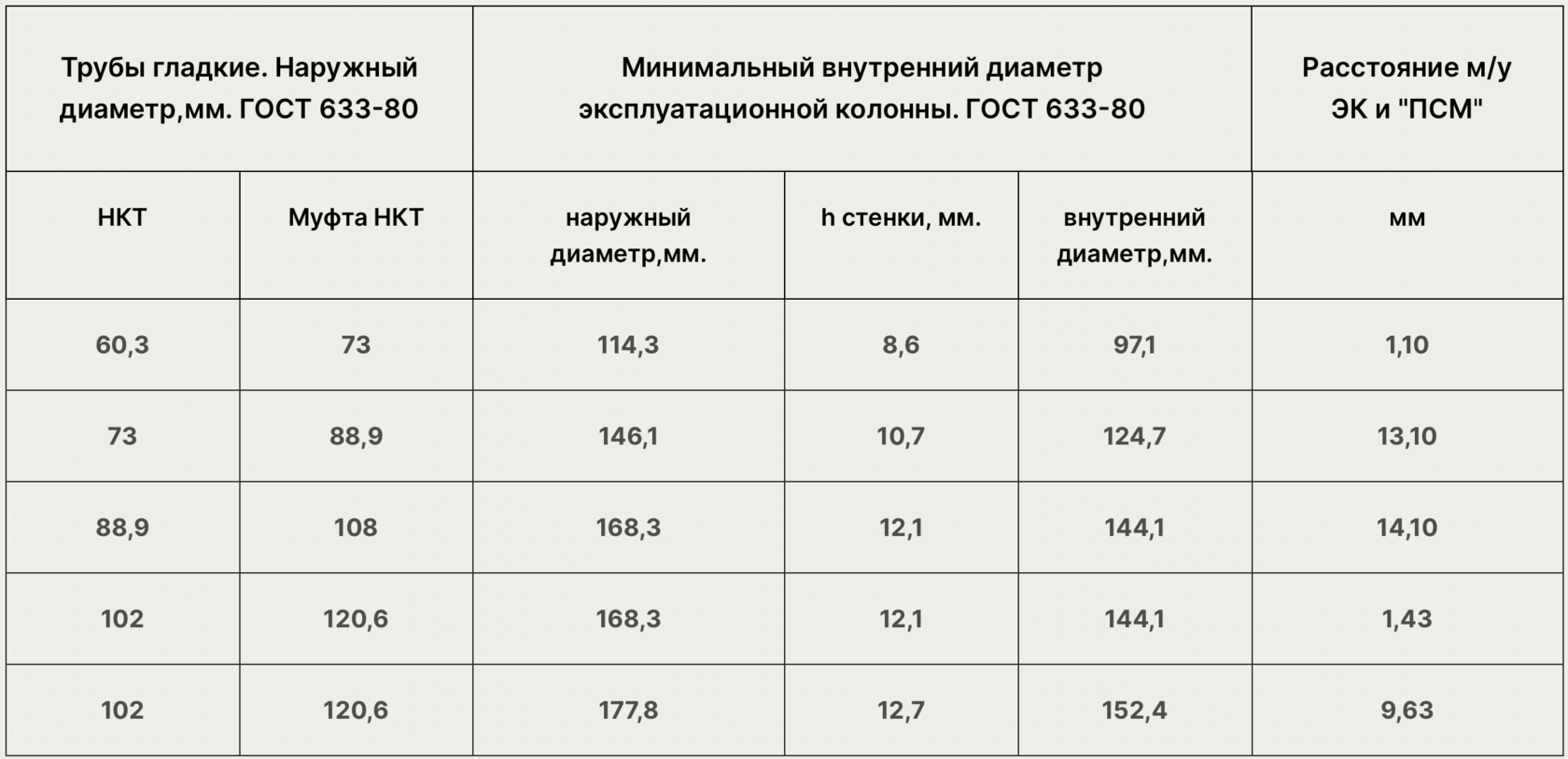

Минимальные внутренние диаметры Э/К для применения «ПСМ»
1 коробка =
56 комплектов
можно перевозить попутным грузом в салоне вертолёта
можно перевозить в салоне легкового автомобиля, в санях для снегоходов на автономные объекты
11 кг
погрузку и выгрузку может выполнять один человек
285мм
228мм
380мм
Видео монтажа ПСМ
